มีชิ้นส่วนวาดลึกประเภทใดและฟังก์ชั่นของพวกเขาคืออะไร?

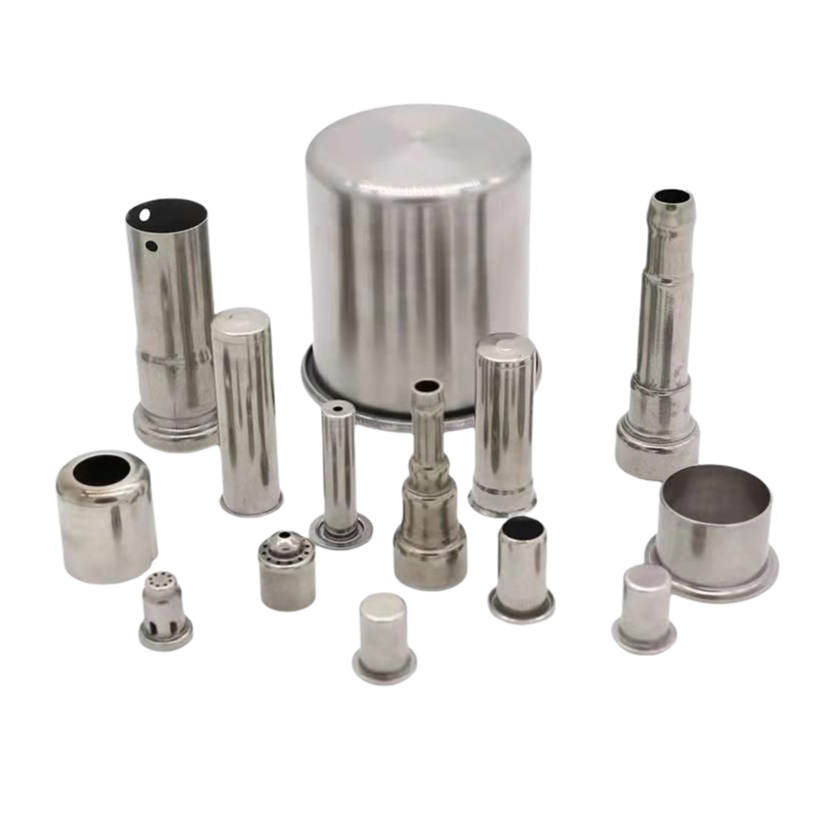

ชิ้นส่วนวาดลึกเป็นชิ้นส่วนกลวงที่ทำจากแผ่นโลหะผ่านการปั๊มลึกหนึ่งหรือมากกว่าของการวาดภาพตาย คุณสมบัติที่โดดเด่นคือความลึกมากกว่าเส้นผ่านศูนย์กลาง (หรือความกว้าง) ประเภทและฟังก์ชั่นทั่วไป ได้แก่ :

ชิ้นส่วนทรงกระบอก (เช่นกระป๋อง, thermos cup liners): ส่วนใหญ่ใช้สำหรับผลิตภัณฑ์ภาชนะซึ่งต้องการความหนาของผนังสม่ำเสมอการปิดผนึกที่ดีสามารถทนต่อแรงดันภายในหรือให้พื้นที่จัดเก็บและมีข้อได้เปรียบที่มีน้ำหนักเบาและมีความแข็งแรง

ชิ้นส่วนสี่เหลี่ยม/สี่เหลี่ยม (เช่นเปลือกแบตเตอรี่เปลือกเครื่องใช้ไฟฟ้าบางส่วน): เห็นได้ทั่วไปในโครงสร้างเปลือก/การกักกันของอุปกรณ์อิเล็กทรอนิกส์หรือส่วนประกอบอุตสาหกรรมซึ่งอำนวยความสะดวกในการจัดเรียงส่วนประกอบภายในตามปกติในขณะที่ให้การป้องกันเชิงกลและความเรียบ

ชิ้นส่วนที่มีรูปร่างพิเศษ (เช่นโคมไฟรถยนต์, ฝาครอบพื้นผิวโค้งที่ซับซ้อน): ปรับให้เข้ากับข้อกำหนดการจัดแต่งทรงผมที่มีความคล่องตัวหรือใช้งานได้ของผลิตภัณฑ์เฉพาะ (เช่นชิ้นส่วนยานยนต์แผงเครื่องใช้ไฟฟ้าในบ้าน) ทั้งความสวยงามและการจับคู่เชิงพื้นที่

ส่วนหน้าแปลน (ชิ้นส่วนที่วาดด้วยหน้าแปลนเช่นที่นั่งร่วมท่อ): หน้าแปลนให้การเชื่อมต่อหรือพื้นผิวการเสริมแรง (เช่นการยึดสลักเกลียว, อินเทอร์เฟซเชื่อม), เหมาะสำหรับระบบท่อหรือชิ้นส่วนที่จะประกอบ

ชิ้นส่วนขั้นตอน (ชิ้นส่วนรูปทรงกระบอกที่มีการเปลี่ยนแปลงเส้นผ่านศูนย์กลางหลายระดับเช่นตัวเรือนทรงกระบอก): ตรงตามข้อกำหนดของโครงสร้างหลายชั้นหรือฟังก์ชั่นที่แบ่งเป็นส่วน (เช่นการจัดเก็บของเหลวการติดตั้งแบบแบ่งส่วน) และการขึ้นรูปแบบขั้นตอนเดียวช่วยลดการเชื่อมหรือกระบวนการประกอบ

ชิ้นส่วนวาดลึกมีการใช้กันอย่างแพร่หลายในรถยนต์ (ถังน้ำมันเชื้อเพลิง, กระทะน้ำมัน), เครื่องใช้ในบ้าน (liners, เปลือกหอย), บรรจุภัณฑ์ (กระป๋องโลหะ), อุปกรณ์อิเล็กทรอนิกส์ (ฝาครอบป้องกัน, เปลือกแบตเตอรี่) และทุ่งนาอื่น ๆ ที่มีข้อได้เปรียบของการปั้นชิ้นเดียวการใช้วัสดุสูง

ชิ้นส่วนวาดลึกให้บริการอุตสาหกรรมที่ทันสมัยอย่างกว้างขวางพร้อมข้อได้เปรียบของกระบวนการที่เป็นเอกลักษณ์ ชิ้นส่วนประเภทนี้ช่วยปรับปรุงความแข็งแรงของวัสดุอย่างมากผ่านการเสียรูปเย็นบรรลุความต้องการความดันแบบเดียวกันกับวัสดุที่บางลงและลดน้ำหนักของผลิตภัณฑ์อย่างมีนัยสำคัญ ในสนามยานยนต์ระบบเชื้อเพลิงส่วนประกอบไอเสียและตัวเรือนระบบส่งกำลังพึ่งพาการปิดผนึกความแม่นยำสูง อุตสาหกรรมบรรจุภัณฑ์ถูกใช้ในถังสุญญากาศ (เช่นกระป๋องสเปรย์และกระป๋องอาหาร) เพื่อให้การเล่นเต็มรูปแบบกับฟังก์ชั่นการต่อต้านการเจาะทะลุ ภาชนะที่ผ่านการฆ่าเชื้อในอุปกรณ์การแพทย์เครื่องใช้ในบ้านและเครื่องใช้ฮาร์ดแวร์ (เช่นเครื่องครัวสแตนเลส) ยังได้รับประโยชน์จากสุขอนามัยและความทนทานของการขึ้นรูปชิ้นเดียว

ประสิทธิภาพสูงของกระบวนการผลิตนั้นโดดเด่นเป็นพิเศษ การปั๊มเดียวสามารถทำให้รูปร่างเรขาคณิตที่ซับซ้อนเสร็จสมบูรณ์และด้วยความช่วยเหลือของสายการผลิตอัตโนมัติสามารถส่งออกความเร็วสูงหลายสิบชิ้นต่อนาที ในเวลาเดียวกันอัตราการใช้วัสดุของกระบวนการวาดภาพลึกโดยทั่วไปเกิน 70% ผ่านเค้าโครงที่สมเหตุสมผลอัตราการเศษจะลดลงอย่างมากและค่าใช้จ่ายจะถูกบีบอัดอย่างมีประสิทธิภาพในการผลิตขนาดใหญ่ มันได้กลายเป็นเทคโนโลยีหลักที่ไม่สามารถถูกแทนที่ได้สำหรับการผลิตเปลือกโลหะที่มีความแม่นยำ
